夜間行車安全，全靠標線的反光。逆反射系數不達標，是驗收中最常見的一票否決項。河南三艾斯交通科技股份有限公司為您權威解讀，影響反光值的三大核心因素：料溫、玻璃珠和標線厚度。

核心一：施工料溫——控制玻璃珠沉降的“總開關”

• 原理：料溫直接影響涂料的粘度，從而決定玻璃珠的沉降速度。理想狀態下，玻璃珠應沉降50%-60%，一半嵌入涂料，一半露在表面。
• 問題：料溫過高（>230℃），涂料過稀，玻璃珠下沉過快甚至全部沉底，表面露出的珠子少，初始反光極差。料溫過低（<180℃），涂料過粘，玻璃珠無法沉降，浮在表面易脫落，反光不持久。
• 對策：嚴格控制在180-220℃之間。冬季施工需提高20度以上，以保證玻璃珠沉降和涂料粘結性能。

核心二：玻璃珠品質與撒布——反光的“硬件”

• 成圓率與折射率：選用成圓率不低于250的玻璃珠。目前市面上常用玻璃珠折射率為1.5，雨夜標線專用玻璃珠需1.7折射率。成圓率差的珠子反光效率極低。
• 粒徑選擇：同等成圓率及折射率的前提下，粒徑越大，逆反值越高。復線特別薄的時候，應采用國標玻璃珠或250目玻璃珠。
• 撒播量：一般情況撒播量在0.3至0.4公斤/平方米。過多或過少都會影響逆反射系數。每噸涂料用量在2.5-3袋。
• 撒布均勻性：施工中風力較大時，需為撒播器安裝防風罩。撒播器堵塞也會造成撒布不均，需定期清理。

核心三：標線厚度——提供“嵌入”空間

• 原理：同等溫度下，標線厚度越厚，玻璃珠沉降的越多；標線越薄，沉降越少。而玻璃珠的沉降度直接影響到逆反射系數。
• 問題：標線過薄（如復線時），玻璃珠沒有足夠的嵌入空間，附著不牢，極易脫落，導致反光值快速衰減。
• 對策：嚴格按照設計要求控制厚度（如1.8-2.2mm）。設備刮板要平整，施工速度要穩定。

其他影響因素：

• 涂料顏色：白度越高，系數越高。黃料顏色越淺，系數越高。
• 標線表面污染：驗收前，用不掉毛的抹布蘸酒精對標線進行擦拭，待酒精揮發后再測試。切勿用水。

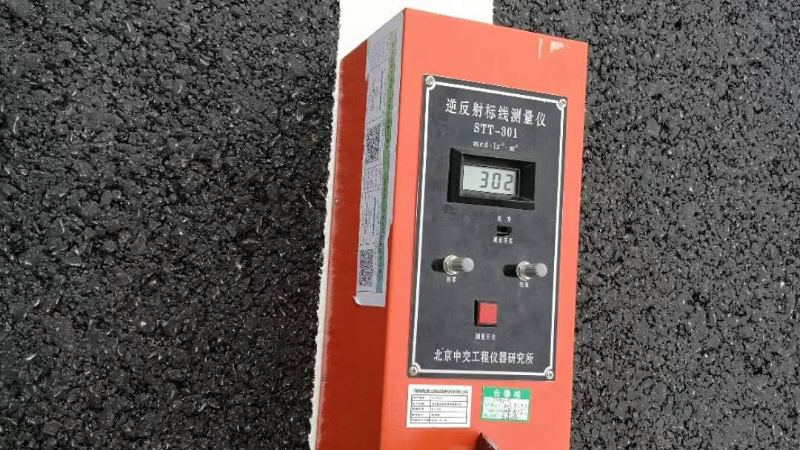

• 逆反設備校準：如出現雙方設備數值相差較大時，需重新校準后再測。

總結： 逆反射系數達標，需要“好材料、準工藝、勤檢查”三管齊下。三艾斯 不僅提供內混珠含量達標、質量穩定的涂料，其售后服務團隊還可提供現場免費測逆反服務，幫您提前排查問題，確保驗收一次通過。
